方案简述：

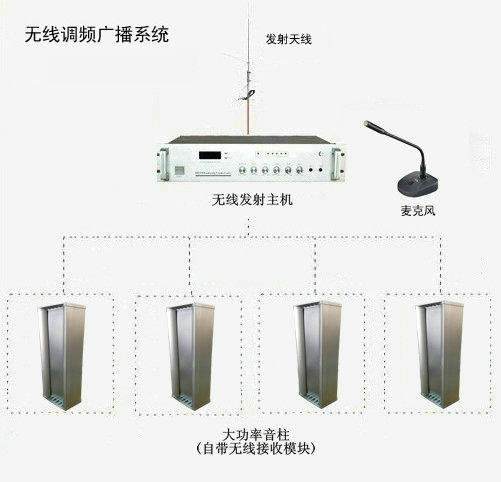

整套系统由村委发射端和村民小组里接收端组成，发射端的发射机放在村委广播站，室外天线架在楼顶，我司会提供安装示意图及指导安装。接收机只需要安装于需要的地方（天线与接收机可见为最理想位置），接通电源即可，每个室外接收机可以带1-2个高音号角，号角放在需要广播的地方就行。安装方便，操作简单，只需装好天线与发射机，接上电源，在对应广播点安装上接收机及喇叭就能进行广播了。



(1)调频发射机：

功能特点
1. 微电脑智能程控发射机开启关闭，稳定可靠
2. 微电脑智能程序执行3.自带5分区，U盘读取。
4. 双话筒，多种线路输入
5. 内置监听喇叭
6. 220V电源

技术参数
1. RF频率范围　　　　   38MHz～108MHz  步进50kHz（中间可选）
2. 输出功率　　　　 　　10W
3. 输出功率稳定度   　　＜±3% （环境温度-5℃～+45℃）
4. 输出阻抗　　　　 　　50Ω
5. RF输出连接器　　　　 N-50K
6. 频率稳定度　　　　   1X10-6
7. 调制频偏　　　　 　　±75KHz
8. 高次谐波　　　　 　　＜ -60dB
9. 寄生调幅　　　　 　　＜ -50dB
10. 载频允许偏差　　　　±200Hz
11. 模拟音频输入　　　　0dB
12. 麦克风输入阻抗  　　600Ω　　
13. 线路输入阻抗　　　　1KΩ
14. SCA输入　　　　 　　RS232接口　　
15. 音频预加重　　　　  0μs、50μs、75μs
16. 频率响应　　　　　　±0.1dB
17. 信噪比　　　　  　　≥75dB   1KHz，100%调制
18. 失真度　　　　  　　＜0.15%   30Hz～15000Hz
19. 散热方式　　　　　　被动散热/强迫对流
20. 电源电压　　　　　　DC 12V
21. 整机重量　　　　　　4kg左右
22. 运行环境温度　　　　-10℃～+45℃
23. 相对湿度　　　　　　＜95%

发射机功率与传输距离对照



(2)天线：高增益垂直极化天线。

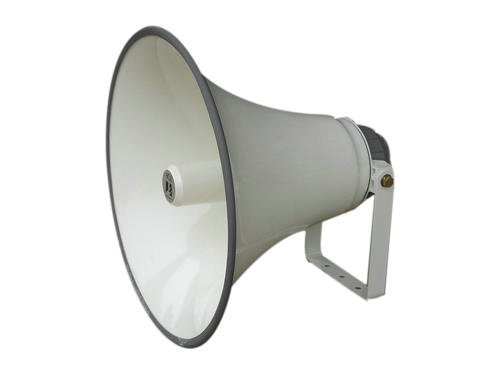

(3)分区调频室外接收终端，可带动2只25W的号角。也可单独做50W音柱。

1.采用SONY蕊片接收

2.频率稳定

3.编码控制开关机，接收更可靠

4.全封闭铝合金外壳，方便安装，美观耐用

5.适合户外全天侯使用，如操场、游泳池、花园、市集
